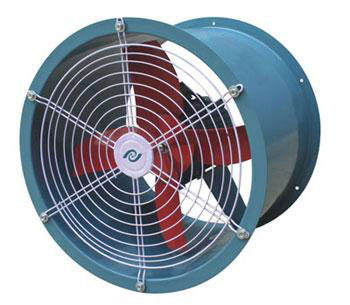

BYG低噪音軸流風機用途：
BYG型軸流風機輸送無腐蝕、無明顯灰度氣體，氣體溫度不得超過60oC。葉輪部由低鎂鋁合金制成，且具有隔爆性能，配用防爆電機后，可輸送易燃性氣體。
BYG低噪音軸流風機型式：
該風機與現有普通軸流風機相比，風量提高42%，風壓提高30%，噪聲降低10-18dB，全壓效率高達82.3%。
BYG型軸流風機按照葉輪直徑不同，有12種型號規格，即3.15、4、4.5、5、5.6、6、6.3、7.1、8、9、10、11.2每臺機葉片數為8-14片，可作無級調節。
BYG低噪音軸流風機結構：
1、葉輪部，葉片為變截面空間扭曲機翼型葉片，輪殼采用無道風對夾式、結構均為鋁合金精密壓鑄成型，葉片由對夾式輪殼定位，葉片安裝角度可按照用戶需要任意調整，也可以調整到使葉片產生反向流動，實現反向通風的需要。
2、電動機，根據不同的使用要求，采用兩種不同形式的電動機配套。其一、標準型，采用低風阻，桿式支承型系列電動機，電源線由鋼管引出機外，電動機接線盒安裝于機殼外側。其二、埋墻型；采用Y系列軸流風機專用電動機線或者是普通Y系列臥式電動機，此種電動機配套，適合于風機埋入墻內，進行室內排風或室外送風使用。
3、機殼部，標準結構是水平臥式，集風器根據氣流的方向可安裝在風機的任一側，拆除支架嵌入墻內為墻式安裝，拆除集風器接入管道為管道式安裝。
BYG低噪音軸流風機參數：
|
機號 |
主軸轉數 |
葉片指示角度 |
風量m³/h |
全壓Pa |
電機功率 |
噪聲 |
|
No. |
rpm |
Vane |
Flow |
ALL |
Kw |
dB(A) |
|
3.15 |
1452 |
15 |
972 |
42 |
0.025 |
|
|
20 |
1340 |
47 |
0.04 |
| ||
|
25 |
1709 |
47 |
0.04 |
| ||
|
30 |
1877 |
49 |
0.06 |
| ||
|
35 |
2087 |
62 |
0.09 |
| ||
|
15 |
4256 |
122.2 |
0.37 |
| ||
|
20 |
5034 |
144 |
0.55 |
| ||
|
4 |
1450 |
25 |
5250 |
156.6 |
0.55 |
|
|
30 |
5840 |
162.8 |
0.55 |
| ||
|
35 |
6290 |
168.8 |
0.55 |
| ||
|
40 |
6650 |
176 |
0.55 |
≤60 | ||
|
15 |
6363 |
162.8 |
0.75 |
| ||
|
20 |
7526 |
191.8 |
1.1 |
| ||
|
4.5 |
1450 |
25 |
7849 |
208.6 |
1.1 |
|
|
30 |
8731 |
216.9 |
1.1 |
| ||
|
35 |
9404 |
224.9 |
1.1 |
| ||
|
40 |
9942 |
234.5 |
1.1 |
≤64 | ||
|
15 |
4213 |
155 |
0.55 |
| ||
|
20 |
5355 |
167 |
0.55 |
| ||
|
5 |
1450 |
25 |
6745 |
175 |
0.55 |
|
|
30 |
8134 |
183 |
0.75 |
| ||
|
35 |
9325 |
202 |
1.1 |
| ||
|
40 |
10515 |
221 |
1.1 |
≤67 | ||
|
15 |
2789 |
68 |
0.37 |
| ||
|
20 |
3545 |
73.2 |
0.37 |
| ||
|
960 |
25 |
4465 |
76.7 |
0.37 |
| |
|
30 |
5385 |
80.2 |
0.37 |
| ||
|
35 |
6174 |
88.6 |
0.37 |
| ||
|
40 |
6962 |
96.9 |
0.37 |
| ||
|
15 |
7114 |
201 |
0.75 |
| ||
|
20 |
9042 |
217 |
1.1 |
| ||
|
5.6 |
1450 |
25 |
11389 |
227 |
1.1 |
|
|
30 |
13735 |
237 |
1.5 |
≤69 | ||
|
35 |
15618 |
262 |
2.2 |
| ||
|
40 |
17500 |
287 |
2.2 |
| ||
|
15 |
4710 |
88.1 |
0.37 |
| ||
|
20 |
5986 |
95.1 |
0.37 |
| ||
|
5.6 |
960 |
25 |
7540 |
99.6 |
0.37 |
|
|
30 |
9094 |
104 |
0.75 |
| ||
|
35 |
10340 |
115 |
0.75 |
| ||
|
40 |
11586 |
126 |
0.75 |
≤63 | ||
|
15 |
8749 |
240 |
1.1 |
| ||
|
20 |
11121 |
259 |
1.1 |
| ||
|
1450 |
25 |
13707 |
271 |
1.5 |
≤73 | |
|
30 |
16894 |
283 |
2.2 |
| ||
|
35 |
19365 |
313 |
3 |
| ||
|
6 |
960 |
40 |
21836 |
343 |
3 |
|
|
15 |
5792 |
106 |
0.37 |
| ||
|
20 |
7362 |
114 |
0.37 |
| ||
|
25 |
9274 |
119 |
0.75 |
| ||
|
30 |
11185 |
124 |
0.75 |
| ||
|
35 |
12821 |
137 |
0.75 |
| ||
|
40 |
14457 |
150 |
1.1 |
≤64.5 | ||
|
15 |
10334 |
246 |
1.5 |
≤70 | ||
|
20 |
13136 |
265 |
2.2 |
| ||
|
1450 |
25 |
16190 |
278 |
2.2 |
| |
|
30 |
19244 |
290 |
3 |
| ||
|
35 |
22059 |
321 |
3 |
| ||
|
6.3 |
960 |
40 |
24874 |
351 |
* |
|
|
15 |
6842 |
108 |
0.75 |
≤66 | ||
|
20 |
8697 |
116 |
0.75 |
| ||
|
25 |
10719 |
122 |
0.75 |
| ||
|
30 |
12741 |
127 |
0.75 |
| ||
|
35 |
14605 |
141 |
1.1 |
| ||
|
40 |
16468 |
154 |
1.1 |
| ||
|
20 |
15467 |
119.9 |
1.1 |
| ||
|
25 |
15888 |
125.7 |
1.1 |
| ||
|
7.1 |
960 |
30 |
16309 |
131.5 |
1.5 |
|
|
35 |
16729 |
137.2 |
1.5 |
| ||
|
40 |
17150 |
143 |
1.5 |
| ||
|
20 |
23362 |
273.5 |
4 |
| ||
|
7.1 |
1450 |
25 |
23998 |
286.8 |
4 |
|
|
30 |
24633 |
300 |
4 |
| ||
|
35 |
25268 |
313 |
5.5 |
| ||
|
40 |
25904 |
326.3 |
5.5 |
| ||
|
20 |
20311 |
150.2 |
1.5 |
| ||
|
25 |
22816 |
205.7 |
2.2 |
| ||
|
960 |
30 |
23354 |
220.7 |
3 |
| |
|
35 |
23891 |
235.7 |
3 |
| ||
|
8 |
1450 |
40 |
26830 |
262.4 |
4 |
|
|
20 |
30678 |
343.3 |
5.5 |
| ||
|
25 |
34462 |
469.3 |
7.5 |
| ||
|
30 |
35274 |
503.5 |
11 |
| ||
|
35 |
36085 |
537.7 |
11 |
| ||
|
40 |
40524 |
598.6 |
11 |
| ||
|
20 |
27294 |
178.5 |
2.2 |
| ||
|
25 |
29797 |
209.3 |
3 |
| ||
|
9 |
960 |
30 |
32300 |
240 |
4 |
|
|
35 |
34802 |
270.8 |
5.5 |
| ||
|
40 |
37305 |
301.5 |
5.5 |
| ||
|
20 |
32485 |
164.6 |
7.5 |
| ||
|
25 |
36931 |
227.1 |
7.5 |
| ||
|
10 |
1000 |
30 |
41377 |
289.6 |
7.5 |
|
|
35 |
45822 |
352.2 |
7.5 |
| ||
|
40 |
50268 |
414.7 |
7.5 |
| ||
|
20 |
41906 |
166.4 |
4 |
| ||
|
25 |
47843 |
220 |
5.5 |
| ||
|
11.2 |
1120 |
30 |
53779 |
273.7 |
7.5 |
|
|
35 |
59716 |
327.3 |
7.5 |
| ||
|
40 |
65652 |
380.9 |
11 |
